XH-NC0003 NTP网络时间服务器

NTP网络时间服务器

产品概述:

XH-NC0003服务器具有高效Linux系统,拥有3个独立的10M/100M Base-T 以太网端口,可分别配置不同网段的IP地址,使用户可以在多个不同的业务网络共用一个时间服务器。该产品同时支持NTP V1~ V4 (RFC1119&1305)、SNTP4.0(RFC 2030)、Telnet(RFC854)、FTP(RFC959)、DHCP(RFC2131),HTTP(RFC2616),IPV4,SNMP等协议,可输出高精度PPS脉冲信号(依靠本公司自主研发的高精度智能算法pps在GPS失锁后,守时精度可达≤3.5us@24小时内),422/485差分时间信息/IRIG-B码输出(光纤、485接口),报警输出(电源报警、网络故障报警、GPS失锁报警),RS232串口输出。

该产品系统整体功耗小,采用无风扇设计,运行稳定可靠,可以为计算机网络、计算机应用系统、流程控制管理系统、电子商务系统、网上B2B系统以及数据库的保存及维护等系统提供精密的标准时间信号和时间戳服务,适用于电信、金融、电力、交通、工业以及国防等领域。


图片关键词

图片关键词





产品特点:

★可选高精度GPS授时源1PPS精度可达20ns

★高精度、大容量、高品质NTP网络时间服务器;

★高性能工业级服务器主板,嵌入式Linux操作系统,低耗高效、抗震、稳定、可靠;

★高亮液晶显示,显示信息丰富,可显示GPS、网络、系统等状态信息;

★支持三路相互独立的10/100  Base-T 以太网端口;

★架装式结构,标准机箱,安装使用方便;

★可选高精度同步脉冲输出,最高可达5E-11

★可定制串行口输出时间信息(输出接口RS-232或RS485),可方便地由各种自动化装置选用;

★可选的IRIG-B正弦调制输出和IRIG-B直流偏置输出方式,满足用户不同的信号利用要求,输出方式可以为双绞线差分输出也可以是光纤输出。

★可选高精度pps同步脉冲输出,依靠本公司自主研发高精度智能算法,pps守时精度在GPS失锁后24小时内可达:≤3.5us

★USB端口可实现备份、恢复、升级功能;

★高可靠性,MTBF可达80000小时;

★支持2M日志记录功能;

★支持SNMP网管功能;

★支持干接点报警(网络报警、电源报警、GPS报警);

★支持电源热备份;

★支持双机热备份;

★支持web服务器,可远程设置服务器(可远程设置服务器IP地址、串口波特率);

★支持ftp上传下载功能,可以设置、查看服务器;

★支持telnet远程登录,如果客户熟悉linux操作系统,则可以像使用电脑一样操作服务器;

★支持控制台登录,作用同telnet远程登录,区别在于不需要上网即可实现登录服务器;



主要功能:

★提升网络系统的安全性和可靠性;

★可设为GPS时钟参考模式,一级网络时间服务器

★三路NTP网络端口易于配置、应用,便于系统升级;

★可同步数万台客户端、服务器、工作站等设备时钟;

★直观的Web界面,可以轻松实现远程网络登录、管理、配置和维护;

★支持心跳检测功能,两台设备网卡可设为同一IP,互为冗余备份;

★输出高精度pps同步脉冲

★输出差分时间信息以及IRIG-B码(可以光纤输出、485/422差分输出)

★输出RS232时间信息



技术参数:

★NTP协议授时精度:1-10ms,局域网典型值(0.5-2ms)

★支持协议:NTP/SNTP V10,V20,V30,V40,SNMP,UDP,Telnet,IP,TCP,IPV4,FTP,HTTP,DHCP;

★网口数量:3个10/100M自适应;

★CPU:双核32位CPU处理器;

★2M日志记录

★吞吐量:可满足每秒8000次时间请求;

★485/422差分信号:输出距离理论值1.2km

★光纤信号:输出距离理论值2km

★RS232信号:输出距离理论值15m

★时间源:GPS(可选cdma、北斗、GPS/北斗互为备份、IRIG-B)

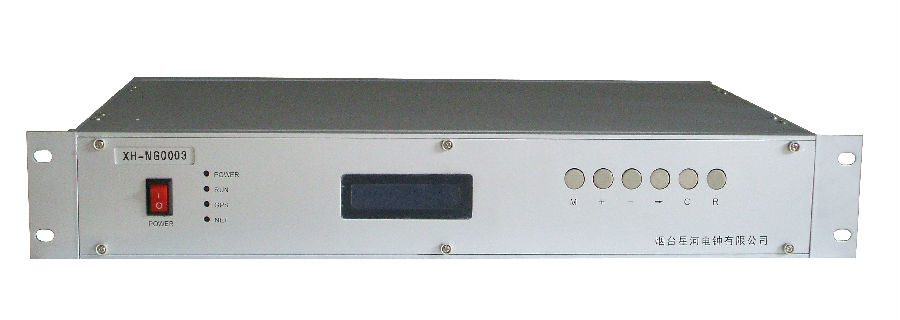

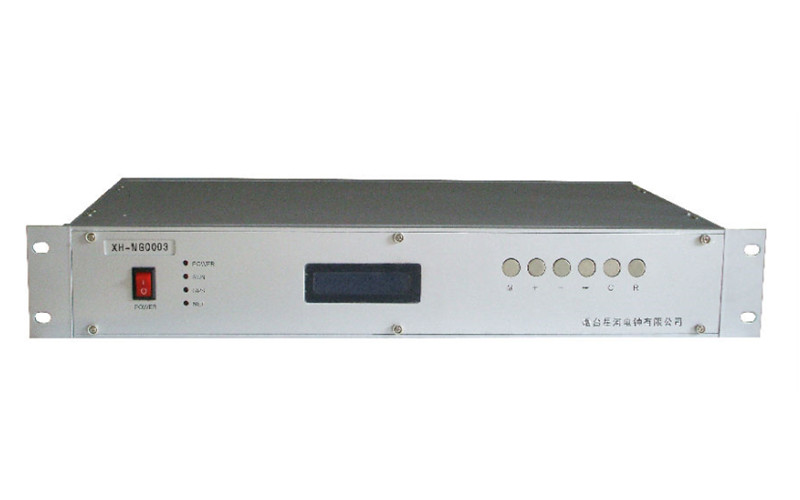

前面板:

(1)高亮度液晶显示,可显示:

◆时间信信;

     ◆网络状态;

     ◆GPS状态;

     ◆串口波特率信息;

     ◆IP地址信息

(2)LED指示灯:

     ◆电源灯;

     ◆RUN运行灯,当系统启动完成后会周期性闪烁;

     ◆GPS灯,GPS定位后常亮;

     ◆NET网络状态灯,1个网卡有效时1秒闪一下,2个网卡有效时1秒闪2下,3个网卡有效时,1秒闪3下;

(3)键盘:

   ◆6个按键,可以设置查看服务器;

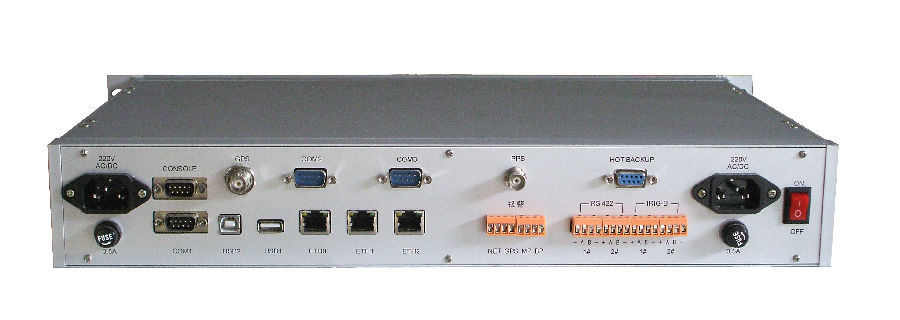

后面板:

 ★双电源插座(电源热备份)

 ★CONSOLE :控制台接口,DB9插座

 ★COM1、COM2、COM3: RS232 串口输出,DB9插座

 ★GPS:GPS天线输入,BNC插座

 ★USB1,USB2:USB接口

 ★ETH0、ETH1、ETH2:RJ45网线接口;

 ★PPS:同步秒脉冲PPS输出,BNC接口;

 ★报警:4路报警输出(GPS报警,网络报警,主电源报警,备用电源报警),接线端子;

 ★RS422:输出4路差分信息,接线端子;

 ★IRIG-B:输出4路差分信息,接线端子(根据客户需求可以扩展光纤输出接口)

 ★HOTBACKUP:心跳检测端口,DB9插座;



物理及环境参数

★尺寸:1U机箱447×44.5×300mm
★重量:3.5Kg
★电源:220V ±20% 47Hz ~63Hz
★工作温度:-10℃~55℃(主机)
                     -40℃~75℃(天线)
★存贮温度:-45℃~85℃
★湿度: 95%无冷凝
★功耗: 20W

标准配置
★主机 1台
★30米电缆高灵敏度授时天线 1个
★安装支架 1套
★1米电源线 1根
★1.5米控制线 1根
★3米网线1根
★中文说明书 1本
★光盘 1张

输入参考源可选件:

★CDMA;

★双时间源:北斗/GPS互为备份;

★北斗;

★IRIG-B;



NTP时间源选型表
用户可根据自己的需求选择不同精度的时间源。


时间源
特点
普通GPS时间源,授时精度为ms级
GPS失效后,守时精度为-6
用在需求精度不高的场合
GPS ms级时间源、内部温补晶振
GPS 亚us级时间源、内部
恒温晶振
较高精度GPS时间源,授时精度为100ns
GPS失效后,守时精度为-8
用在需求精度较高场合的场合
GPS 100ns 级时间源,内部恒温晶振
较高精度GPS时间源,授时精度为20ns
GPS失效后,守时精度为-8
用在需求精度非常高的场合
GPS 小于50ns级,内部铷原子钟
较高精度GPS时间源,授时精度为
20ns
GPS失效后,守时精度为-11
用在需求精度较高场合的场合
北斗时间源(50ns级)内部恒温晶振
北斗授时精度为50ns
北斗失效后,守时精度为-8
用在国防或其它地方需求精度较高场合
北斗时间源(50ns级)
内部铷原子钟
北斗授时精度为50ns
北斗失效后,守时精度为-11
用在国防或其它地方需求精度较高场合
北斗、GPS双星备份时间源,内部恒温晶振
北斗或GPS授时互为备份,北斗授时精度为50ns,GPS授时精度为20ns
当北斗或GPS同时失效,守时精度为-8
用在需求精度高,稳定运行的场合
北斗、GPS双星备份时间源,内部铷原子钟
北斗或GPS授时互为备份,北斗授时精度为50ns,GPS授时精度为20ns
当北斗或GPS同时失效,守时精度为-11
用在需求精度高,稳定运行的场合
CDMA网络时间源
授时精度为ms级
用在精度不高场合
授时精度为IRIG-B码源级精度
IRIG-B码时间源


其他可选件:

★冗余220VAC电源

★天馈线避雷器、50、80、100米电缆

★数码子钟:网口数码子钟
