XH-GAT92 GPS授时器(铝合金壳)产品介绍

GPS授时器

1. 简介:

XH-GAT92 GPS授时器(铝合金壳)有两种精度类型(ms级或亚us级),用户可根据自己的需求选择不同精度的GPS授时器,授时时间源为GPS卫星时间。

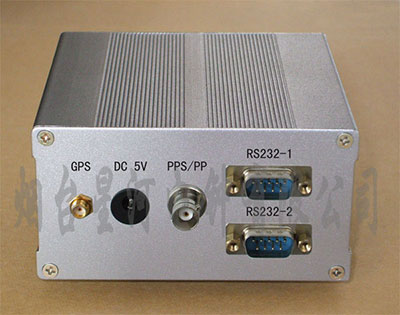

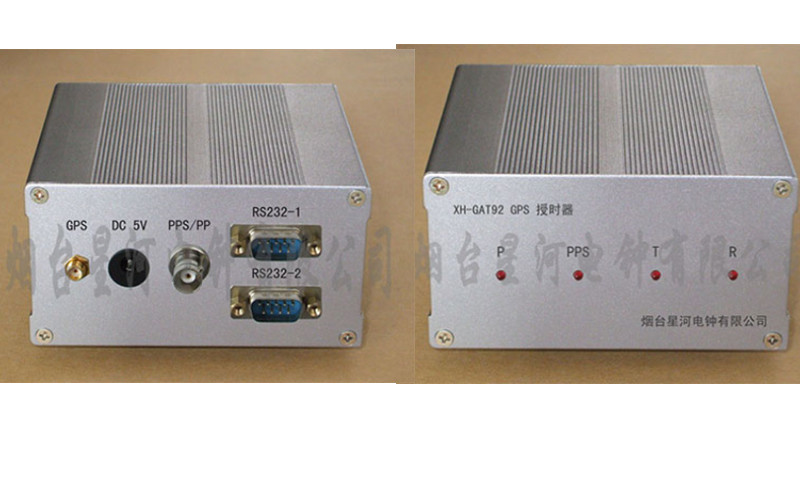

该授时器接收GPS卫星时间同步授时器的内部时钟时间,通过2个RS232串口输出时间日历等信息,1个秒脉冲输出口,用于同步其他设备的实时时钟时间。

该授时器功能完善,操作简单,使用方便,性能稳定,工作可靠。

图片关键词

图片关键词



2. 主要特点:

2.1.       通过个人电脑可设置3个波特率:2400,4800,9600,19200。

2.2.       通过个人电脑可选择两种报文格式(16进制及ASCII码)之一。

2.3.       可根据客户要求定制报文格式(订货前)。

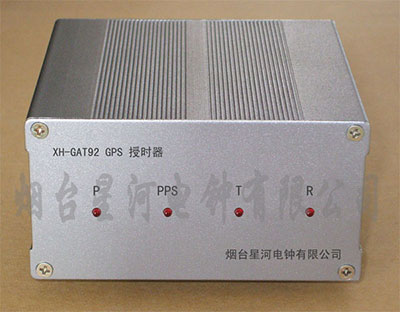

2.4.       通过个人电脑可选择3种秒脉冲输出模式,通过秒脉冲指示灯可分辨不同的模式(详见注)。

2.5.       以上所有设置均能掉电记忆。

2.6.       报文中带有星期信息。

2.7.       报文中带有GPS定位有效信息。

2.8.       带有较高精度的掉电运行时钟,即使没有GPS,上电后即可输出较准确的时间信息。

2.9.       PPS脉冲与GPS秒脉冲上升沿同步,精度可为 亚微秒及或ms级。


注:

         秒脉冲输出模式:

秒脉冲有三种输出模式,可通过个人电脑设置,并可通过指示灯辨识这三种工作状态:

⑴ 仅在GPS定位有效时秒脉冲输出,指示灯为亮半秒灭半秒,GPS定位无效时常亮。

⑵ GPS定位有效前不输出秒脉冲,定位有效后秒脉冲一直输出,指示灯为亮800ms,灭200ms,GPS定位有效前不亮。自GPS定位有效状态进入无效状态后,指示灯亮200ms,灭800ms。

⑶ 秒脉冲始终输出,GPS有效时指示灯为亮1s灭1s,无效时指示灯亮500ms,灭1500ms。


3. 串口输出时间信息协议:


格式
起始符
8时
23分
38秒
2009年
4月
27日
星期二
GPS有效标识
结束符
ASCII码格式
$
0
8
2
3
3
8
2
0
0
9
0
4
2
7
2
A
13
10

16进制格式
65H
08H
17H
26H
14H
09H
04H
1BH
02H
67H
66H
注:
1.       ASCII码格式栏中自起始符至GPS有效标识符均为ASCII字符,最后两位为ASCII码值。
2.       16进制格式星期取值:1~7,对应ASCII码格式为ASCII字符的1~7,分别对应星期一,星期二……星期日。
3.       ASCII码格式中GPS定位有效为‘A’,无效为’U’; 16进制格式中有效为67H,无效为68H。
4.       1个起始位,8个数据位,1个停止位,无奇偶校验位。
5.       波特率:2400,4800,9600,19200可选。
6.       对授时器的配置只能通过RS232-1进行配置,串口线为交叉线.。


4.其他技术指标

4.1  外型

铝合金壳。

4.2 掉电运行时钟守时精度为:

          0°C至+40°C范围内:±2ppm

          -40°C 至+85°C范围内:±3.5ppm

4.3 秒脉冲输出

   根据客户选择可为亚微妙级或ms级。

4.4. 工作温度范围: -40 oC to +55℃

4.5. 存储温度范围: -45 oC to +65℃

4.6. 工作电压范围: DC5V


4.7. GPS模块(ms级)主要参数:

12米GPS 授时天线

12 个并行通道

1575.42MHz

同时跟踪12 颗卫星

捕获时间

典型值<25 秒(当拥有当前的天历、位置、时间和星历数据时)<>

典型值<50 秒(当拥有当前的天历,位置和时间数据时)<>

典型值<200 秒(冷启动)<>

典型重捕获时间<1.0 秒<>

定时精度 (1PPS)<1us(24小时平均)<>

操作温度: -40°C~+85°C

存储温度: -40°C~+105°C

湿度: 95%不冷凝 +38°C~+85°C

4.8 GPS模块(亚微秒级)

30米GPS 授时天线

12 个并行通道

1575.42MHz

同时跟踪12 颗卫星

捕获时间

典型值<25 秒(当拥有当前的天历、位置、时间和星历数据时)<>

典型值<50 秒(当拥有当前的天历,位置和时间数据时)<>

典型值<200 秒(冷启动)<>

典型重捕获时间<1.0 秒<>

定时精度 (1PPS)<100ns<>

操作温度: -40°C~+85°C

存储温度: -40°C~+105°C

湿度: 95%不冷凝 +38°C~+85°C



5.配件

交叉串口线1条

DC5V/500ma适配器 1个

授时软件光盘1张

说明书 1份

(亚微秒级)30米GPS天线1条

(ms级)12米GPS天线1条


<100ns<>

<1.0 秒<><1.0 秒<>

<200 秒(冷启动)<><200 秒(冷启动)<>

<50 秒(当拥有当前的天历,位置和时间数据时)<><50 秒(当拥有当前的天历,位置和时间数据时)<>

<25 秒(当拥有当前的天历、位置、时间和星历数据时)<><25 秒(当拥有当前的天历、位置、时间和星历数据时)<>

<1us(24小时平均)<>

<1.0 秒<><1.0 秒<>

<200 秒(冷启动)<><200 秒(冷启动)<>

<50 秒(当拥有当前的天历,位置和时间数据时)<><50 秒(当拥有当前的天历,位置和时间数据时)<>

<25 秒(当拥有当前的天历、位置、时间和星历数据时)<><25 秒(当拥有当前的天历、位置、时间和星历数据时)<>
