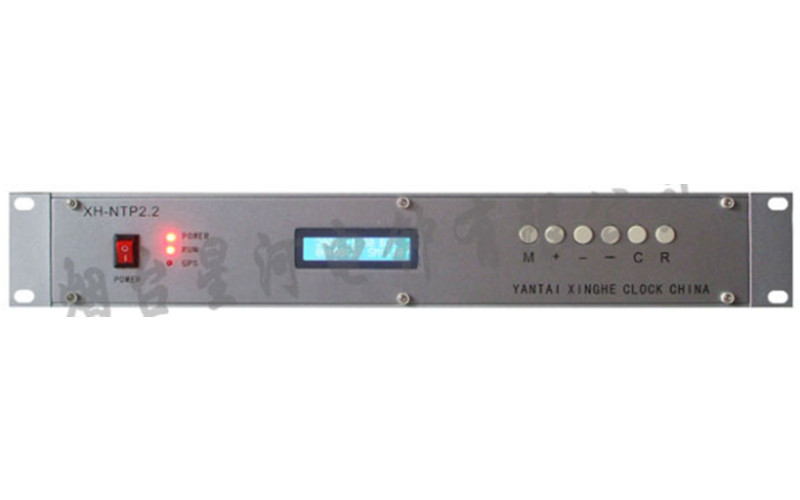

XH-NTP2.2系列 NTP网络时间服务器产品介绍

NTP网络时间服务器

一.概述
星河XH-NTP2.2系列NTP网络时间服务器是为网络设备提供精确、标准、安全、可靠和多功能的时间服务的最佳解决方案,能提供精确的同步时钟信号,支持标准的NTP和SNTP网络对时协议,可提供NTP网络对时、串口授时、1PPS脉冲信号输出,干接点报警信号输出等功能。
星河NTP网络时间服务器提供的高精度的网络同步时钟直接来自于GPS系统中各个卫星的原子钟(也可以根据用户的要求选择其他卫星授时系统作为时间的基准源),该产品系统整体功耗小,采用无风扇设计,运行可靠稳定,可以为计算机网络、计算机应用系统、流程控制管理系统、电子商务系统、网上B2B系统以及数据库的保存及维护等系统需要提供精密的标准时间信号和时间戳服务,已经被成功应用于政府金融、移动通信、公安、石油、电力、交通、工业以及国防等领域。

二.主要特点

内置4核处理器,运行稳定,处理速度快,客户端设备可达上万台。

显示信息丰富,可显示时间、卫星、网络、系统等状态信息
GPS时钟参考模式(可选北斗/GPS双模时间源),一级网络时间服务器

可选卫星时间源+IRIGB码输入双时间源(时间源具体配置请参照八.时间源选型表)。

内置稳步晶振时间源(可选高稳定恒温晶振或者铷原子钟)

高可靠性,MTBF可达80000小时

支持干接点报警

1~4路NTP网络输出

RS232、RS422/485时间码输出

RS422/485脉冲输出(IRIG-B码,PPS)

TTL脉冲输出

三.主要功能
网络授时服务,提升网络系统的安全性和可靠性
易于配置、应用,便于系统升级

内置WEB服务器,可以轻松实现远程网络登录、管理、配置和维护

输出各种形式时间码:


RS422/485       TTL
RS232光口
PPS    支持                  支持不支持支持
IRIG-B支持支持不支持支持
DCLS
支持不支持不支持支持
时间信息报文
支持不支持支持支持


四.网络协议

NTP v1.v2.v3 (RFC1305)

SNTP(RFC4330)

DHCP (RFC2131)

HTTP协议

以上为默认配置,下面为可选协议:

Telnet(RFC854)

SNMPv3

SSL

TFTP

DNS

五. 服务器性能
卫星时钟参考模式,一级网络时间服务器,同步精度ms级,可选亚微秒级
用户终端同步授时精度:1-10ms(局域网典型值)
NTP请求量:2000次/秒,可接上万台客户端设备
六.卫星接收机
6.1 亚微秒级GPS接收机
30米GPS 授时天线
12 个并行通道
1575.42MHz
同时跟踪12 颗卫星
捕获时间
典型值<25 秒(当拥有当前的天历、位置、时间和星历数据时)
典型值<50 秒(当拥有当前的天历,位置和时间数据时)
典型值<200 秒(冷启动)
典型重捕获时间<1.0 秒
定时精度 (1PPS)<100ns<>
操作温度: -40°C~+85°C
存储温度: -40°C~+105°C
湿度: 95%不冷凝 +38°C~+85°C
6.2 毫秒级GPS接收机
12米GPS 授时天线
12 个并行通道
1575.42MHz
同时跟踪12 颗卫星
捕获时间
典型值<25 秒(当拥有当前的天历、位置、时间和星历数据时)
典型值<50 秒(当拥有当前的天历,位置和时间数据时)
典型值<200 秒(冷启动)
典型重捕获时间<1.0 秒
定时精度 (1PPS)<1us(24小时平均)<>
操作温度: -40°C~+85°C
存储温度: -40°C~+105°C

湿度: 95%不冷凝 +38°C~+85°C

6.3 北斗/GPS双模

主要指标如下:

接收制式:北斗 B1 1561.098Mhz

GPS  L1 1575.42Mhz

接收灵敏度:冷启   -148dBm

               捕获  -160dBm

               追踪  -163dBm

定位时间:

               冷启动平均31s@-130dBm

               温启动平均30s@-130dBm

               热启动 1s@-130dBm

温度范围    工作温度:-40~85℃

               储存温度:-45~125℃


七:设备结构

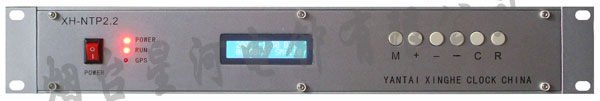

7.1前面板
* 高亮度液晶屏,显示GPS收星状态、时间、GPS卫星个数(可选)、经纬度(可选)、高度(可选)、各网卡IP(可选)、系统工作状态
*led指示灯,分别为运行灯,GPS定位灯,电源灯

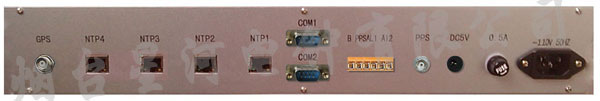

7.2后面板
*GPS 天线入:BNC,1路,L1,1575.42MHz,
*网口: RJ-45,1~4路,以太网接口,NTP授时
*ALARM干接点报警:2对,电源、GPS、(可选)
*1PPS:BNC,1路,时间精度20ns(RMS)(可选)
八.NTP时间源选型表
用户可根据自己的需求选择不同精度的时间源。


时间源
特点
普通GPS时间源,授时精度为ms级
GPS失效后,守时精度为-6
用在需求精度不高的场合
GPS ms级时间源、内部温补晶振
GPS 亚us级时间源、内部
恒温晶振
较高精度GPS时间源,授时精度为100ns
GPS失效后,守时精度为-8
用在需求精度较高场合的场合
GPS 100ns 级时间源,内部恒温晶振
较高精度GPS时间源,授时精度为20ns
GPS失效后,守时精度为-8
用在需求精度非常高的场合
GPS 小于50ns级,内部铷原子钟
较高精度GPS时间源,授时精度为
20ns
GPS失效后,守时精度为-11
用在需求精度较高场合的场合
北斗时间源(50ns级)内部恒温晶振
北斗授时精度为50ns
北斗失效后,守时精度为-8
用在国防或其它地方需求精度较高场合
北斗时间源(50ns级)
内部铷原子钟
北斗授时精度为50ns
北斗失效后,守时精度为-11
用在国防或其它地方需求精度较高场合
北斗、GPS双星备份时间源,内部恒温晶振
北斗或GPS授时互为备份,北斗授时精度为50ns,GPS授时精度为20ns
当北斗或GPS同时失效,守时精度为-8
用在需求精度高,稳定运行的场合
北斗、GPS双星备份时间源,内部铷原子钟
北斗或GPS授时互为备份,北斗授时精度为50ns,GPS授时精度为20ns
当北斗或GPS同时失效,守时精度为-11
用在需求精度高,稳定运行的场合
CDMA网络时间源
授时精度为ms级
用在精度不高场合
授时精度为IRIG-B码源级精度
IRIG-B码时间源


九.物理及环境参数
尺寸:1.5U机箱或2U机箱
电源:220V ±20% 47Hz ~63Hz
工作温度:-10℃~ 55℃(主机)
-40℃~ 75℃(天线)
存贮温度:-45℃~ 85℃
湿度: 95%无冷凝
功耗: 15W
十。标准配置
主机 1台
30米电缆高灵敏度授时天线 1个,ms级的NTP服务器为12米,CDMA时间源的为室内小天线,双星备份的服务器为30米授时天线2个
电源线 1根
中文说明书 1本
光盘 1张(说明书、客户端同步软件)
十一。其他可选件
冗余220VAC电源
天馈线避雷器、50、80、100米电缆
数码子钟:网口数码子钟
