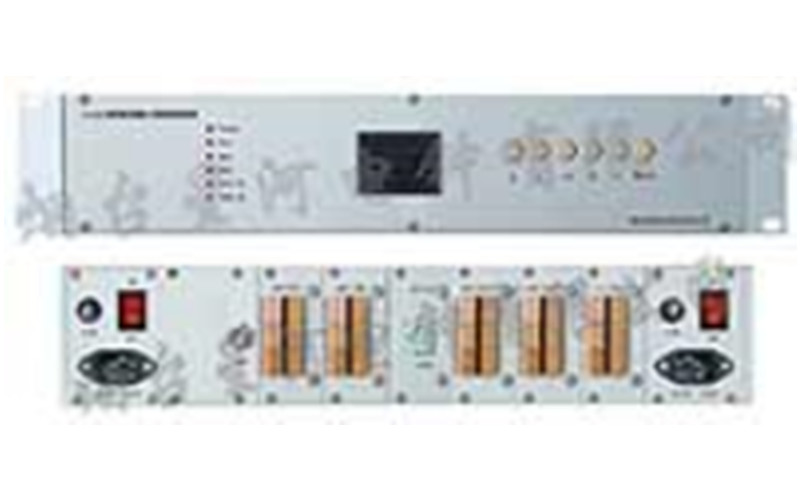

XH-SG00系列卫星同步时钟

卫星同步时钟

1.简介

XH-SG00系列卫星同步时钟是我公司开发研制的应用GPS技术授时的标准时间显示和发送的装置,该装置以美国全球定位系统(GPS)为时间基准,可以同时跟踪12颗卫星,对时精度最小达0.02us以内,(Xh-GA系列精度为1us,XH-GB系列精度为0.3us,XH-GC系列精度达0.1us,XH-GD系列精度达0.05us,XH-GE系列精度达0.02us)

XH-SG00系列卫星同步时钟以高速芯片进行控制,具有精度高、稳定性好、功能强、无积累误差、不受地域气候等环境条件限制、性价比高、操作简单、免维护等特点,适合无人值守,可以适应各种不同设备的对时需要,广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域。


以下为我公司同步时钟选型表,以1u机箱为例,若客户所需功能接口多,可用2u机箱,增加功能接口,输出接口搭配客户可自行选择,我们这里只提供较常用的几种组合。

表1——1u基本功能设备

名称

配置

功能

XH-GA01(精度1us)

XH-GB01(精度0.3us)

XH-GC01(精度0.1us)

XH-GD01(精度50ns)

XH-GE01(精度20ns)

2路232 ,2路485

1路TTL /差分pps,1路干节点输出(可选),液晶屏(可选数码管显示),客户端软件(可选)

       串口波特率可按键调(4800,9600,19200)

       守时能力(1x10-8和1x10-7可选)

       报警干节点(可选)

       热备份(可选)

       电源热备份(可选)

       脉冲可编程

       信号源失步报警(可选)

       通信异常报警(可选)

       时钟源:GPS

       客户端软件监控

XH-GA02(精度1us)

XH-GB02(精度0.3us)

XH-GC02(精度0.1us)

XH-GD02(精度50ns)

XH-GE02(精度20ns)

2路232 ,2路485

1路TTL /差分pps,7路干节点输出,液晶屏(可选数码管显示),客户端软件(可选)

XH-GA03(精度1us)

XH-GB03(精度0.3us)

XH-GC03(精度0.1us)

XH-GD03(精度50ns)

XH-GE03(精度20ns)

2路232 ,2路485

1路pps(差分/TTL)

,3路空节点(H,M,S),4路B码(TTL/差分/AC)或DCF77,液晶屏(可选数码管显示),客户端软件(可选)

XH-GA04(精度1us)

XH-GB04(精度0.3us)

XH-GC04(精度0.1us)

XH-GD04(精度50ns)

XH-GE04(精度20ns)

2路232,2路484

1路pps(差分/TTL),

1路空节点脉冲,6路B码(DC/AC 可选),液晶屏(可选数码管显示),客户端软件(可选)

XH-GA05(精度1us)

XH-GB05(精度0.3us)

XH-GC05(精度0.1us)

XH-GD05(精度50ns)

XH-GE05(精度20ns)

2路232,2路485,1路pps(差分/TTL),1路空节点,4路B码,3路DCF77 码,液晶屏(可选数码管显示),客户端软件(可选)

XH-GA06(精度1us)

XH-GB06(精度0.3us)

XH-GC06(精度0.1us)

XH-GD06(精度50ns)

XH-GE06(精度20ns)

2路232,2路485,1路pps,1路空节点,6路DCF77,液晶屏(可选数码管显示),客户端软件(可选)


表2. 2u多输出口系列:

名称

配置

功能

XH-G2 XH1H2H3H4

XH-G4 XH1H2H3H4

1

空接点脉冲信号输出板: 12 路,可编程

1.1~3路时间信号源(GPS,北斗,B码(可选))

2. 7信号板任意组合

3.干节点信号报警

4 交直流自适应

5 电源热备份

6 报警干节点

2

TTL 脉冲信号输出板: 12 路,可编程

3

422 /485脉冲信号输出板: 1 2 路,可编程

4

串口信号输出板: 4 路, DB9 方式,可编程

5

串口信号输出板: 12 路,端子方式,可编程

6

IRIG-B ( TTL )信号输出板: 1 2 路

7

IRIG-B ( 422 )信号输出板: 12 路

8

IRIG-B ( AC )信号输出板: 12 路

9

DCF77 信号输出板: 12 路

10

网络对时信号输出板: 1 路, NTP 协议

11

光信号输出板: 3 路,串口 /B 码 / 脉冲 , 可编程

12

交流电测频,周波钟(带422输出)

注:

1. XH-G2XH1H2H3H4”,“XH-G4 XH1H2H3H4”中的“2”及“4”代表机箱为2u或4u,X代表表1中的A/B…/E,XH1H2H3H4代表表2中的12种功能板的组合。

H1为1至4号板的组合数,H2为5~6号板的组合数,……,组合数用16进制表示,如选用:1,3,4,7,9,10,11,12号板型号组合码为:D4D0,如有重复功能板,则在标准型号后加功能号(16进制)后跟增加的数量数。

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

D

4

D

0

2.特点

1.时间精度高,脉冲信号精度小于0.1μS,串口信号精度可达10μS。

2.自保持能力强,装置收不到卫星信号后,自保持能力优于0.6μS/min(精度要求客户在下订单时应说明)。

3.支持单星授时模式,适用于收星效果不佳的情况(订货时须说明),有屋顶和贴窗天线可供选择。

4.热备份。若主同步时钟发生故障,则备份同步时钟可自动切换为主时钟工作。(订货时须说明)

5.支持电源中断、GPS失歩干接点信号告警(订货时须说明)。

6.机箱经防磁处理,抗干扰能力强(订货时须说明)。

7.高品质的工业级元件,高水准的电气设计,高密度集成的电路结构,使装置拥有优异的电气隔离和电磁屏蔽表现,整机无可调节器件,极大提高了装置抗干扰性能与可靠性保障。

8.采用高性能、宽范围开关电源,工作稳定。

9.GPS接收天线重点考虑了防雷设计(订货时须说明)、稳定性设计、抗干扰设计, 信号接收可靠性高,不受地域条件和环境的限制。

10.串口、脉冲信号输出可编程,按键设置,操作方便。

11.装置具有多种串行信息输出与交互方式,以满足不同用户的需求。

12.装置可通过数码管(液晶)在线显示当前收星个数(订货时说明),直观反映装置的同步状况。

13.架装式结构,1u标准机箱(2u机箱订货时说明),安装方便。

3.技术指标

1.运行条件

1)装置环境条件

 工作温度:-200C~+700C;

 贮存温度:-450C~+850C;

 湿度:<95%。<>

2)电源

 交流供电:220V±20%或110V±20%,   47Hz~63Hz;

 直流供电:220V±20%或110V±20%。(缺省为220V交直流供电,如需110V交直流供电,订货时须说明。)

2.技术参数

1) GPS接收天线

  天线环境要求:

  工作温度:-45℃~85℃;

  贮存温度:-50℃~90℃;

  湿度:100%,结露;

  体积:φ96×126mm。

2)GPS接收器

  接收频率:1575.42MHz(L1信号)。

  接收灵敏度:捕获〈-130dBm,跟踪〈-133dBm。

  同时跟踪:正常状态下可同时跟踪8~12颗GPS卫星;

            装置冷起动时不小于4颗卫星;

            装置热起动时不小于1颗卫星。

  捕获时间:装置冷起动时小于5min,装置热起动时小于1min。

  内部电池:电池类型:锂电池;

            电池寿命:≮25000h。

3)功耗:≤15W。

4)平均无故障间隔时间(MTBF)≥70000小时;平均维修时间(MTTR):一般不大于30分,使用寿命不少于10年。正常使用条件下无须维护。

5)输出时间与协调世界时(UTC)时间同步准确度:≤0.1μS。

6)时间同步信号接口:

1PPS/PPM/PPH脉冲信号:(TTL电平)准时沿:上升沿,上升沿时间≤60nS;

                                        上升沿的时间准确度≤0.1μS;

                                        脉冲宽度: 200mS(订货时须说明);

                      (空接点)准时沿:上升沿,上升沿时间≤150nS;

                                        上升沿的时间准确度≤1μS;

                                        脉冲宽度: 200mS(订货时须说明);

空接点脉冲输出端口允许外接电压: VCE<30V;允许电流: ICE<50mA。如选用耐压300V时,订货时须说明。脉冲信号如下降沿有效,定货时须说明。

时间报文:

  装置RS232口、RS422/485口的波特率、信息格式相同(如果用户需要两组波特率、信息格式不同的串口,需订货时说明)。

   A.通讯波特率: 1200、2400、4800、9600可调。

   B.数据格式:ASCII码 ,二进制格式可调,每秒发一次。可根据客户要求订制特殊规约。

   C. 准确度:≤10μS(波特率为9600时)。
