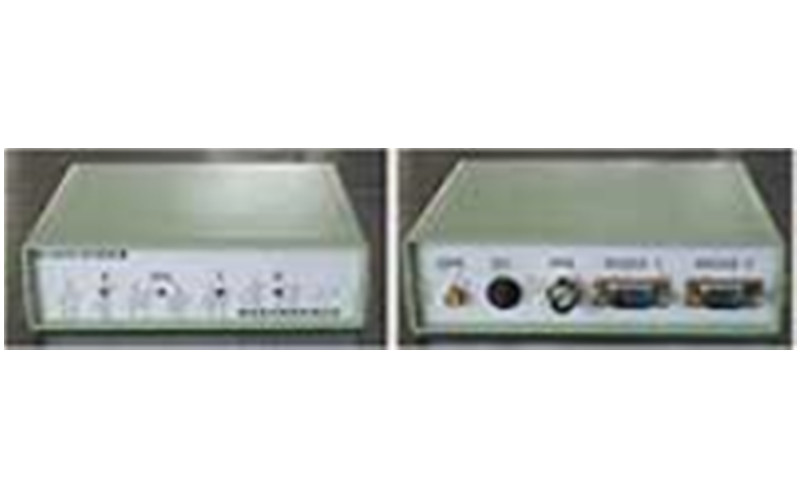

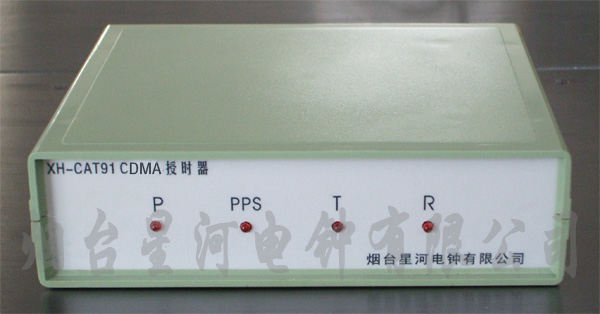

XH-CAT91 CDMA授时器(塑壳型)产品介绍

CDMA授时器

1. 简介:

XH-CAT91 CDMA授时器(塑壳型)授时时间源为CDMA时间,是烟台星河电钟有限公司的一款简单、经济的授时设备。主要提供给对授时精度要求不算高(ms级)的用户电脑或其它设备进行授时。

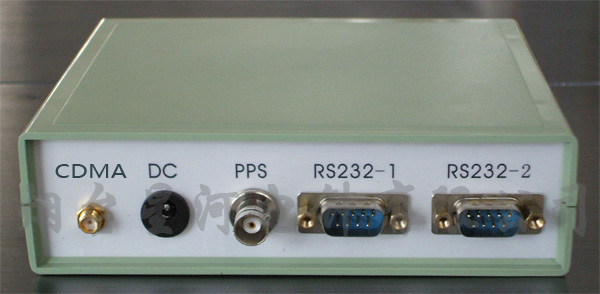

该授时器接收CDMA时间同步授时器的内部时钟时间,通过2个RS232串口输出时间日历等信息,用于同步其他设备的实时时钟时间。

该授时器功能完善,操作简单,使用方便,性能稳定,工作可靠。





图片关键词

图片关键词


2. 主要特点:

2.1.       通过个人电脑可设置3个波特率:2400,4800,9600,19200。

2.2.       通过个人电脑可选择两种报文格式(16进制及ASCII码)之一。

2.3.       可根据客户要求定制报文格式(订货前)。

2.4.       以上所有设置均能掉电记忆。

2.5.       报文中带有星期信息。

2.6.       带有较高精度的掉电运行时钟,即使没有CDMA时间,上电后即可输出较准确的时间信息。

3. 串口输出时间信息协议:



格式

起始符

8时

23分

38秒

2009年

4月

27日

星期二

CDMA有效标识

结束符

ASCII码格式

$

0

8

2

3

3

8

2

0

0

9

0

4

2

7

2

A

13

10

16进制格式

65H

08H

17H

26H

14H

09H

04H

1BH

02H

67H

66H

注:

1.        ASCII码格式栏中自起始符至CDMA有效标识符均为ASCII字符,最后两位为ASCII码值。

2.        16进制格式星期取值:1~7,对应ASCII码格式为ASCII字符的1~7,分别对应星期一,星期二……星期日。

3.        ASCII码格式中CDMA定位有效为‘A’,无效为’U’; 16进制格式中有效为67H,无效为68H。

4.        1个起始位,8个数据位,1个停止位,无奇偶校验位。

5.        波特率:2400,4800,9600,19200可选。

6.        对授时器的配置只能通过RS232-1进行配置,串口线为交叉线.。



4.其他技术指标

4.1  外型

塑料壳。

4.2 掉电运行时钟守时精度为:

          0°C至+40°C范围内:±2ppm

           -40°C 至+85°C范围内:±3.5ppm

4.3. 工作温度范围: -30 oC to +60℃

4.4. 存储温度范围: -40 oC to +80℃

4.5. 工作电压范围:DC5V


5.配件

交叉串口线1条

DC5V/500ma适配器 1个

授时软件光盘1张

说明书 1份

小型天线一个
